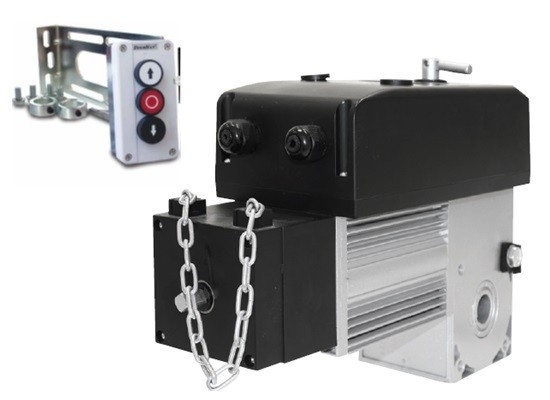

DoorHan SHAFT-30 průmyslový pohon vrat
Dodání do 10 pracovních dnů
Skladem 1 ks
Elektropohon je určen pro sekční průmyslová vrata s plochou do 18 m2. Elektromechanický pohon SHAFT-30 společnosti DOORHAN hřídelového typu je určen pro automatizaci vyvážených průmyslových sekčních vrat.
Pohon obsahuje mechanickou převodovku a elektromotor s vestaveným řídicím blokem. Převodovka a motor jsou provedeny v jednom tělese.
K řídicímu bloku se připojuje třípoziční post ovládání. Je možná instalace bezprostředně na hřídeli nebo přes dílčí řetězový převod (opce).
Samoblokující převodovka zajišťuje mechanickou blokaci hřídele vrat, pokud motor je nečinný. V případě vypnutí napájecího napětí nouzový ruční rozpojovač s vestaveným ručním řetězovým pohonem dovoluje otevírat nebo zavírat vrata manuálně pomocí řetězu.
Boční průmyslový pohon z produkce Doorhan má robustní převodovku z bronzu, která zaručuje dlouhou životnost. Součástí pohonu je mechanická převodovka s řetízkem umožňující ovládání vrat v případě výpadku proudu. Balení obsahuje pohon, 8 m řetízku, řídící jednotku, přijímač, instalační sadu, kabeláž a montážní návod.
Inteligentní mikroprocesor
- Pomocí trojtlačítka možno otevřít, zastavit a zavřít.
- Provoz mechanizmu ovládá počítačový program.
Otevírání a zavírání
- Automatické zavírání a blokování vrat
- Testování síly otevírání a zavírání
Ochranné funkce
- Bezpečnostní reverzní systém - jakmile vrata během zavírání narazí na překážku, okamžitě se zastaví a reverzují – s infrazávorami nebo Optokitem
- Ochrana proti přetížení, přehřátí, nízkému napětí…
- Manuální odblokování – otevírání a zavírání vrat bez elektrického proudu pomocí řetězového převodu
Motor pohonu
- AC-motor s nízkou hlučností
LED displej
- Aktuálně vykonávaná funkce se zobrazuje na led diodách.
Technická charakteristika:
|
Max.plocha vrat |
m2 |
18 |
|
Napájení motoru |
VAC |
230 |
|
Příkon |
W |
370 |
|
Kroutící moment |
Nm |
30 |
|
Pracovní teplota |
st.C min/max |
-5 + 40 |
|
Stupeň ochrany |
IP |
54 |
|
Intenzita provozu |
% |
50 |
|
Rychlost |
ot/min. |
32 |
|
Váha |
kg |
22 |
Fotogalerie
Soubory ke stažení
MONTÁŽNÍ A PROVOZNÍ NÁVOD POHONU SHAFT-30
*.pdf ; 355.5 kB
