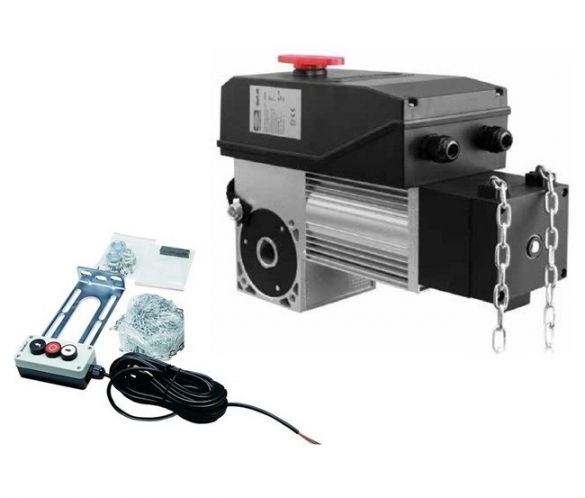

Pohon vrat SHAFT 60 DoorHan
Elektromechanický pohon SHAFT-60 společnosti „DOORHAN", hřídelového typu s převodovkou v „olejové lázni" je určen pro automatizaci vyvážených průmyslových sekčních vrat.
Pohon obsahuje mechanickou převodovku v „olejové lázni" a elektromotor s vestaveným řídicím blokem. Převodovka a motor jsou provedeny v jednom tělese.
K řídicímu bloku se připojuje třípoziční post ovládání. Je možná instalace bezprostředně na hřídele nebo přes dílčí řetězový převod (opce).
Samoblokující převodovka zajišťuje mechanickou blokaci hřídele vrat, pokud motor je nečinný. V případě vypnutí napájecího napětí havarijní ruční rozpojovač s vestaveným ručním řetězovým pohonem dovoluje otevírat nebo zavírat vrata manuálně pomocí řetězu.
Boční průmyslový pohon z produkce Doorhan má robustní převodovku z bronzu, která zaručuje dlouhou životnost. Balení obsahuje pohon, 8 m řetízku, řídící jednotku, přijímač, instalační sadu, kabeláž a montážní návod.
Inteligentní mikroprocesor
- Pomocí trojtlačítka možno otevřít, zastavit a zavřít.
- Provoz mechanizmu ovládá počítačový program.
Otevírání a zavírání
- Automatické zavírání a blokování vrat
- Testování síly otevírání a zavírání
Ochranné funkce
- Bezpečnostní reverzní systém - jakmile vrata během zavírání narazí na překážku, okamžitě se zastaví a reverzují – s infrazávorami nebo Optokitem
- Ochrana proti přetížení, přehřátí, nízkému napětí…
- Manuální odblokování – otevírání a zavírání vrat bez elektrického proudu pomocí řetězového převodu
Motor pohonu
- AC-motor s nízkou hlučností
LED displej
- Aktuálně vykonávaná funkce se zobrazuje na led diodách.
Technická charakteristika:
Max.plocha vrat |
m2 |
28 |
Napájení motoru |
VAC |
380 |
Příkon |
W |
350 |
Kroutící moment |
Nm |
60 |
Pracovní teplota |
st.C min/max |
-40 + 45 |
Stupeň ochrany |
IP |
44 |
Intenzita provozu |
% |
60 |
Rychlost otáčení hřídele |
ot/min. |
32 |
Váha |
kg |
22 |
